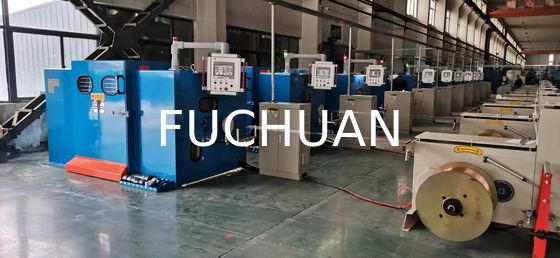

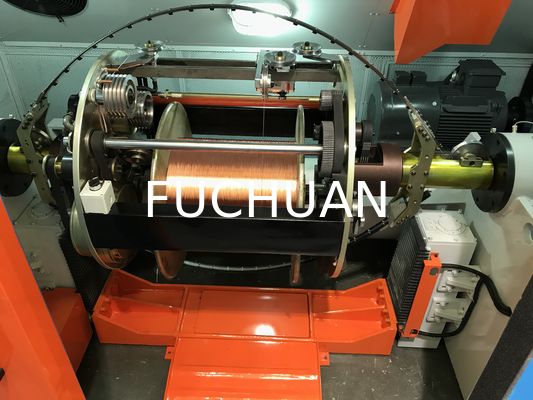

Twister di cordatura della struttura più recente della macchina per l'aggraffatura del filo di rame ecologico

Meriti della macchina per la riparazione del filo:

1. lubrificazione a fusione: lubrificazione a burro (difetti di lubrificazione a olio: la temperatura dell' olio aumenta durante il funzionamento ad alta velocità e la nebbia di olio si concentra in perline sul muro,cadendo sulla bobina e inquinare il conduttore, causano vesciche quando si isolano i condotti)

2. protezione della sicurezza: se il contatto con la porta non è in posizione, il contatto con l'ascensore non è in posizione,segnale di errore del filo interno ed esterno rotto sullo schermo sensoriale dell'allarme automatico o non può iniziare a funzionare

3. Cambiare la lunghezza di posa: facile da usare, basta cambiare la ruota di guida in base al foglio di lunghezza di posa

4Dispositivo di pressione: dotato di due dispositivi di pressione per garantire la rotondità del conduttore dopo la torsione, per proteggere le caratteristiche del prodotto della linea di isolamento a pareti sottili,ridurre efficacemente l'usura dei materiali isolanti.

5. modo di conteggio del contatore: ultimo progetto nazionale, con contatori a fusione; la stessa macchina torciata con una specifica di conduttore, errore del contatore in un decimilaesimo

Fogli di pezzi di ricambio per la macchina per la fiancata del filo

Funzioni meccaniche della macchina per il filamento del filo

1Struttura corporea:

1) Materiale: acciaio a basso tenore di carbonio saldato.

2) Struttura: il corpo è rigenerato e invecchiato per eliminare lo stress interno, e poi forato da una macchina di perforazione di precisione per formare un calco.

2- La parte di entrata:

1) Posizione di ingresso: rivolta alla porta d'ingresso, sul lato destro della macchina (può essere personalizzata in base alle esigenze del cliente per cambiare sul lato sinistro).

2) Modalità di ingresso in gruppo: dal dispositivo di ripartizione attraverso l'area di rilevamento della disconnessione, prima fino alla scheda di sottolinea totale (sotto-buco per 1 + 6 + 12 +... distribuzione), attraverso il primo stampo a pressione,poi il secondo Stampo a pressione, dopo aver inserito il fusibile destro all'interno della ruota guida del filo.e poi attraverso l' angolo centrale ′ la ruota guida alla ruota di guida, Finale alla ruota guida dell'allineatore per la posa del cavo (vedi diagramma del modello di ingresso del raggruppamento del filo)

3Spindle:

1) Materiale: Forgiazione in acciaio 40Cr dopo trattamento di smorzamento e temperatura.

2) Precisione: il diametro della faccia esterna del nucleo dell'albero e la faccia della parte finale del cuscinetto sono macinati per garantire la concentricità e la verticalità con l'asse.

3) Bilancio dinamico: standard di G2,5 (0,03 grammi di differenza di peso)

4. piastra di alluminio:

1) Materiale: ZL104

2) Precisione: tutte le facce terminali sono posizionate rispetto ai fori di localizzazione ((meno di 0,03 grammi)

3) Bilancio dinamico: precisione di G2,5 (0,03 grammi di differenza di peso)

5. alloggiamento dello spinello:

1) Materiale: ferro duttile QT42-10.

2) lavorazione: lavorazione delle macchine CNC

3) Precisione: uno stampo per il taglio della punta di lavorazione, per garantire la concentricità.

6. Sistema di lubrificazione del cuscinetto a fusione:

1) Metodo di lubrificazione: lubrificazione al burro

2) Modello di burro: LGMT2

3) Metodo di sigillamento: anello meccanico di ritenuta dell'olio, mantenere la macchina pulita all'interno

7.Assumere:controllo della tensione di trazione: attraverso la tensione del filo di controllo della frizione magnetica, dal programma PLC controller regola automaticamente la tensione, mantenere la tensione costante

8- posa del cavo:dispositivo speciale di posa del cavo a due vie, tipo cuscinetto a canna leggera φ15 mm, lunghezza e distanza possono essere regolate con precisione

12. Dimensione della bobina:

(Può essere personalizzato)
